Markforged X7
Špičková 3D tlač funkčných dielov s pevnosťou hliníka za cenu plastu
- Nahraďte zdĺhavé obrábanie hliníka výtlačkami priamo z 3D tlačiarne.
- Vyrobte funkčné diely na mieru mnohonásobne rýchlejšie a lacnejšie.
- Vsaďte na pevné, ľahké, odolné a presné kompozity z Nylonu vystuženého spojitými vláknami z karbónu.
- Využite laserové meranie a väčší tlačový objem oproti modelu Mark Two.
Pevnejšie, pritom až o 40 % ľahšie diely ako z hliníka 6061
Zabudnite na dlhé dni a týždne čakania, kým sa k vám fyzicky dostane vami navrhnutá a následne obrábaná súčiastka. Presvedčte sa sami, že špičkové 3D tlačené kompozity so svojimi mechanickými vlastnosťami dokážu konkurovať aj kovovým dielom – a to za zlomok ceny.

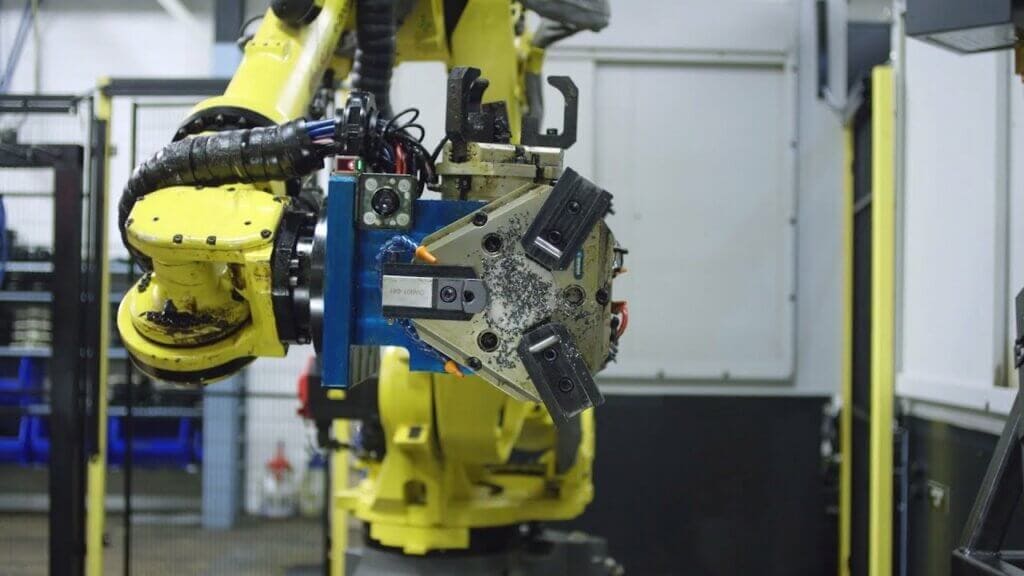

Priemyselné tlačiarne Markforged menia spôsob navrhovania, vývoja, testovania a výroby dielov, na ktoré kladiete zvýšené nároky – od montážnych a upínacích prípravkov cez čeľuste robotizovaných výrobných liniek až po plne funkčné komponenty overené náročnou prevádzkou. Navrhnete inovatívny diel a druhý deň ho môžete mať na svojom stole.
Odolné diely na prvom mieste

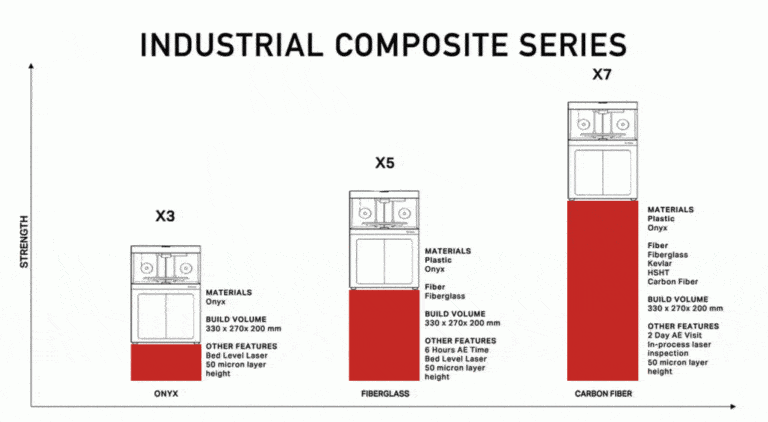

Markforged X7 prináša najväčšie možnosti a najviac materiálových kombinácií – od Onyxu a Nylonu po ich vystuženie karbónovým, skleným či kevlarovým vláknom, prípadne aj vysokopevnostným a vysokoteplotným skleným vláknom.
Buďte presní vďaka laserovému meraniu
So zabudovaným laserovým mikrometrom dokážu tlačiarne Markforged rady X zmerať rovinnosť tlačovej podložky s presnosťou 1 µm. Model X7 navyše dokáže urobiť rozmerovú inšpekciu v rovine XY aj počas samotnej 3D tlače, čím prináša rozšířenú kontrolu nad realizáciou aj tým najnáročnejším tímom.
Eiger: Užívajte si intuitívnu prípravu 3D tlače
Jedna z vôbec najpokročilejších aplikácií pre prípravu 3D modelov na tlač beží priamo v okne vášho prehliadača. Nachystať model a optimálne ho vystužiť je veľmi ľahké a priamočiare. Eiger sa vyplatí tímom s jedinou tlačiarňou Markforged, aj tímom s desiatkami zariadení. Zahŕňa napríklad automatickú kontrolu verzií, správu viac tlačiarní v reálnom čase, aj podporu tímovej spolupráce vďaka cloudovému zázemiu. Že sú tu vaše dáta vždy nekompromisne zabezpečené, potvrdzuje aj bezpečnostná certifikácia ISO 27001 vykonaná výrobcom.
Vsaďte na pevné a odolné výtlačky zo špičkových materiálov
Priemyselné 3D tlačiarne Markforged rady X tlačia z vysoko pevných a odolných priemyselných materiálov Onyx a Onyx FR, model X7 aj z nylonu (Nylon White). Namáhané časti sú vystužované spojitými vláknami z karbónu s výborným pomerom pevnosti voči hmotnosti, kevlaru odolného proti obrusovaniu či zo sklených vlákien, ktoré môžu byť aj v prevedení s vysokou tepelnou odolnosťou požadovanou v automobilovom, leteckom a kozmickom priemysle. Vďaka výške vrstvy už od 50 µm sú výtlačky veľmi presné a spĺňajú požiadavky náročných projektov.
Onyx je nylon s plnivom z nasekaných karbónových mikrovlákien. Ideálny materiál pre tuhé, pevné a presné výtlačky. Už samostatne je 1,4× pevnejší a tuhší ako ABS – a dá sa navyše vystužiť s ktorýmkoľvek z ponúkaných spojitých vlákien. Onyx je o krok vpredu aj v presnosti povrchov, chemickej odolnosti alebo odolnosti voči teplu.
Základný materiál vhodný pre 3D tlačiarne:
- Markforged Mark Two
- Markforged X3 a X7
Pevnosť v ohybe: 71 MPa
Špecifikácie
| Typ 3D tlačiarne | Stolná | Priemyselná | Priemyselná pre nasadenie v teréne | Priemyselná | Priemyselná |
|---|---|---|---|---|---|
| Model | Mark Two (Gen 2) | X7 (Gen 2) | X7 (Gen 2) Field Edition | FX10 | FX20 |
| Termoplasty a kompozity s plnivom (FFF) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Kontinuálna vláknová výstuž (CFR) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Podporované základné materiály | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ||||
| Onyx (nylon plnený uhlíkovými mikrovláknami) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Onyx ESD | ✔ | ✔ | ✔ | ||
| Onyx FR | ✔ | ✔ | ✔ | ||
| Nylon | ✔ | ✔ | ✔ | ||
| Precise PLA (prototypy bez výstuže) | ✔ | ✔ | ✔ | ||
| Smooth TPU 95A | ✔ | ✔ | ✔ | ||
| ULTEM™ 9085 | ✔ | ||||
| Vega (PEKK plnený uhlíkovými mikrovláknami) | ✔ | ||||
| Podporované výstužné kontinuálne vlákna | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ||||
| Skelné vlákno | ✔ | ✔ | ✔ | ✔ | |
| Karbónové vlákno | ✔ | ✔ | ✔ | ✔ | ✔ |
| Karbónové vlákno FR | ✔ | ✔ | ✔ | ||
| HSHT skelné vlákno | ✔ | ✔ | ✔ | ✔ | |
| Aramidové (kevlarové) vlákno | ✔ | ✔ | ✔ | ✔ | |
| Pokročilé funkcie | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ||||
| Detekcia nedostatku materiálu | ✔ | ✔ | ✔ | ✔ | ✔ |
| Detekcia nedostatku vlákna | ✔ | ✔ | ✔ | ✔ | |
| Detekcia zaseknutého vlákna | ✔ | ✔ | ✔ | ✔ | ✔ |
| Adaptívne vyrovnanie podložky | ✔ | ✔ | ✔ | ✔ | |
| Automatické vyrovnanie podložky | ✔ | ✔ | |||
| Mikrometrovo presné lineárne snímače | ✔ | ||||
| Maximálna rýchlosť | ✔ | 2× | 2× | 4× | 4× |
| Inspection (kompatibilná) | ✔ | ✔ | ✔ | ✔ | |
| Hardware | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ||||
| Objem tlače | 320 × 132 × 154 mm | 330 × 270 × 200 mm | 330 × 270 × 200 mm | 375 × 300 × 300 mm | 525 × 400 × 400 mm |
| Tlačová podložka | kompozitný laminát - rovinnosť do 160 µm | presný kompozitný laminát - rovinnosť do 80 µm | presný kompozitný laminát - rovinnosť do 80 µm | vyhrievaná, presne brúsená hliníková vákuová podložka s automatickým vyrovnávaním | presne brúsená hliníková vákuová podložka s automatickým vyrovnávaním |
| Rozlíšenie osi Z | 100–200 µm | 50–250 µm | 50–250 µm | 125–250 µm | 50–250 µm |
| Tlačová komora | nevyhrievaná | nevyhrievaná | nevyhrievaná | vyhrievaná do 60° C | vyhrievaná do 200° C |
| Skladovanie materiálu | vonkajší suchý box | vnútorný suchý box | vonkajší suchý box | integrovaná komora s reguláciou vlhkosti (4 cievky) | integrovaná komora s reguláciou vlhkosti (4 cievky) |
| cievky 800cc | cievky 800cc | cievky 800cc | cievky 800cc | cievky 800cc alebo 3200cc | |
| Podpery | odtrhnuteľné, z rovnakého materiálu | odtrhnuteľné, z rovnakého materiálu | odtrhnuteľné, z rovnakého materiálu | odtrhnuteľné, z rovnakého materiálu | odtrhnuteľné, z rovnakého materiálu (Onyx); špeciálne odtrhnuteľné (pre ULTEM ™ filament) |
| Typ výplne | uzatvorené bunky, k dispozícii je viacero geometrií | uzatvorené bunky, k dispozícii je viacero geometrií | uzatvorené bunky, k dispozícii je viacero geometrií | uzatvorené bunky, k dispozícii je viacero geometrií | uzatvorené bunky, k dispozícii je viacero geometrií |
| Špecifikácie | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ||||
| Úložisko | vrátane cloudu; možnosť pripojenia offline | vrátane cloudu; možnosť pripojenia offline | vrátane cloudu; možnosť pripojenia offline | vrátane cloudu; možnosť pripojenia offline | vrátane cloudu; možnosť pripojenia offline |
| Napájanie | 100–240 VAC, 150 W (2 A špička) | 100–240 VAC, 150 W (2 A špička) | 100–240 VAC, 150 W (2 A špička) | 100–120 VAC, 12 A alebo 200–240 VAC, 6A | 200–240 VAC 3P+E, 24 A alebo 347–416 VAC 3P+N+E, 14 A; 8 kW |
| Hmotnosť zariadenia | 16 kg | 48 kg | 86 kg vrátane schránky | 109 kg | 530 kg |
| Rozmery zariadenia | 584 × 330 × 355 mm | 584 × 483 × 914 mm | 914 × 914 × 762 mm (rozmery uzavretého boxu) | 760 × 640 × 1200 mm | 1325 × 900 × 1925 mm |
