Mayku Multiplier

Tlakové tvárnenie v priemyselnej kvalite priamo na vašom stole

Umožňuje rýchlu výrobu veľmi presných foriem a finálnych dielov priamo u vás vo firme.
Ponúka priemyselný výkon potrebný pre rýchle rozšírenie výroby. Nad výrobou máte plnú kontrolu.

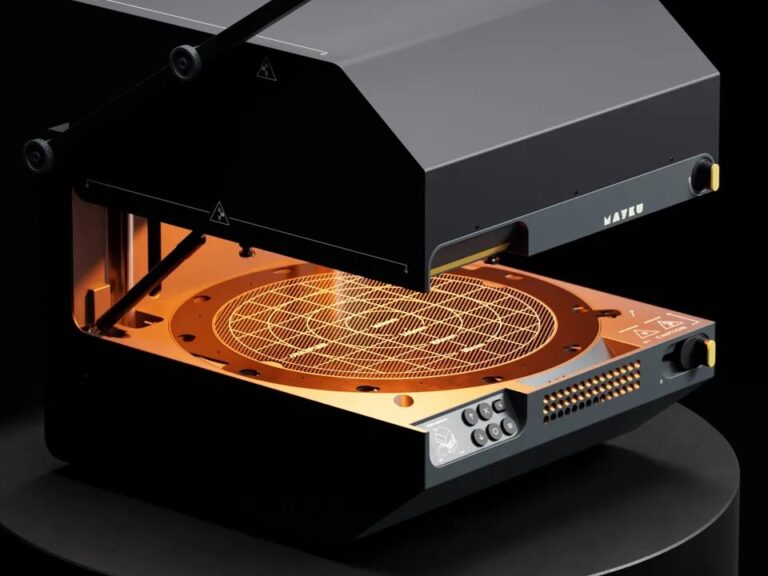

Pracuje s tlakom až 6 psi, čo zodpovedá sile 5 ton. Priemer lôžka na tvárnenie je 400 mm, maximálna výška ťahania 160 mm.
Využiť môžete až 5 mm hrubé fólie z rôznych materiálov.
Presné zachytenie detailov šablóny menších ako 1 μm prináša kvalitu porovnateľnú so vstrekovacími formami.
Šablóny si môžete jednoducho pripraviť sami – napríklad pomocou 3D tlače.
Voliteľné príslušenstvo: redukčná doska pre materiály s hrúbkou od 5 mm.

Kvalitné formy a finálne diely pripravené v priebehu niekoľkých minút

Vyrábajte, čo potrebujete, kedy a kde to potrebujete

Vynechajte dlhé dodacie lehoty. Vytvorte si formy a diely za menej ako päť minút

Pôsobenie sily viac ako 5 ton zaručuje kvalitu a detail porovnateľné s továrenskou výrobou

Vysoký výkon tlakového tvárnenia

Replikujte zložité detaily na úrovni zlomku mikrometrov pre dokonalo vyrobené diely.

Žiadne vrstvy, perfektná súdržnosť materiálu. Pevné, izotropné diely vytvorené na vašom stole.

Pracujte so širokou ponukou čistých, priemyselne vyrábaných materiálov.

Kľúčové parametre

60 psi
tlak (4 bary)

Zahriatie na
225 °C

Rozlíšenie
< 1 µm

380 mm
priemer bezpečnej plochy formovania

160 mm
výška ťaženia

Otvorený svet nových, presných aplikácií

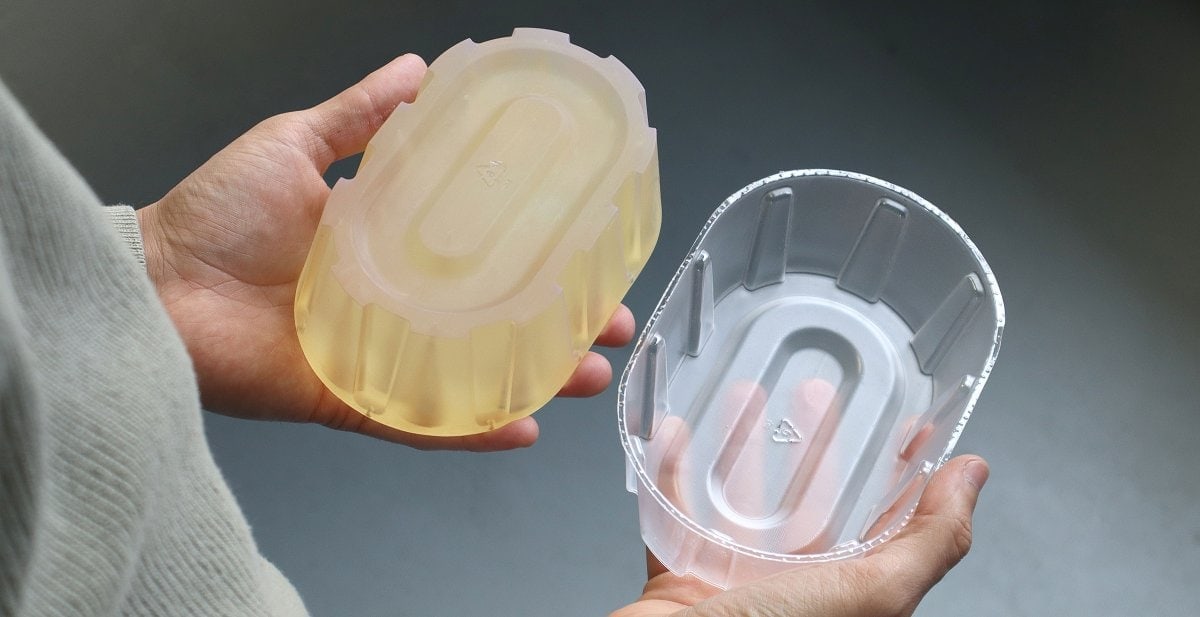

Obaly a ochranné kryty výrobkov

Zefektivnite výrobu ochranných krytov z priemyselných materiálov. Znížite náklady a skrátite dodacie lehoty oproti vstrekovaniu.

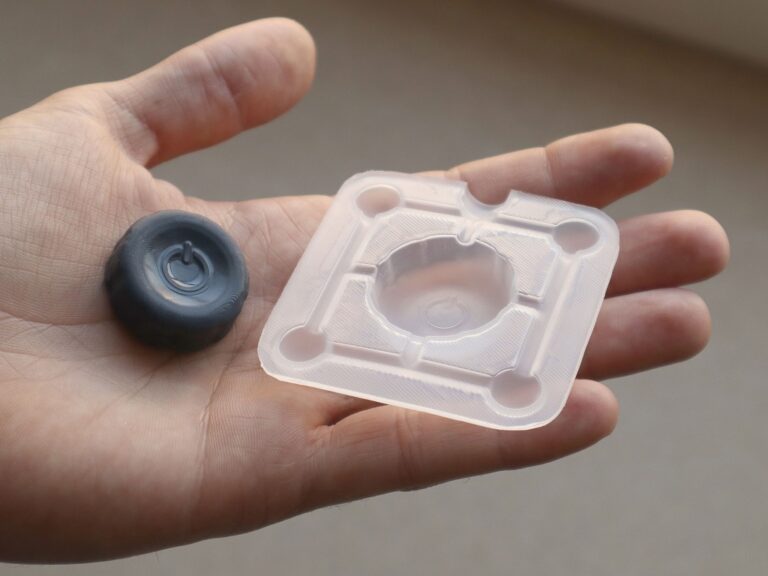

Priemyselné potravinárské formy

Vytvárejte rýchle priemyselné formy bezpečné pri styku s potravinami z produkčných materiálov. Výrazne znížite náklady a skrátite dodacie lehoty.

Prototypovanie a malé série mikrofluidných dielov

Urýchlite výrobu prototypov a sériovú výrobu mikrofluidných prvkov bez použitia vstrekovacích foriem, s využitím materiálov pre masovú výrobu, ako je PP.

Ako to celé funguje

1. Pripravte si šablónu

Využite 3D tlačiareň, CNC frézku alebo iný postup k vytvoreniu šablóny pre tlakové formovanie za tepla.

2. Vyberte si materiál

Zvoľte profil materiálu z ponuky stroja, alebo si pohodlne vytvorte vlastný profil.

3. Vložte šablónu

Zatiaľčo Mayku Multiplier precízne zahrieva materiál, automatický vyrovnávací systém ho udržiava vo vodorovnej polohe a zároveň ho privádza k formovacej teplote.

4. Vytvarujte svoj díl

Zatvorte stroj a Multiplier uvoľní tlak až 4 atmosfér, čím na materiál pôsobí silou až 5 ton a zatlačí ho do každého detailu šablóny.

Priemyselný výkon na vašom stole

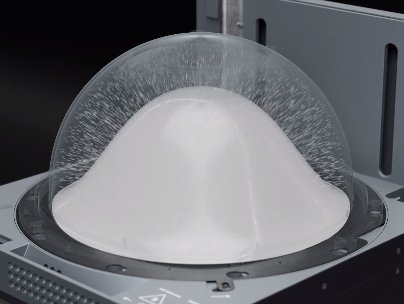

Vysoké teploty a tlak pre mimoriadnu presnosť

Zachyťte detaily dosahujúce zlomok mikrometrov aj složité tvary s hrubými a tenkými materiálmi. Vyrábajte diely s presnou povrchovou úpravou, ktorá kopíruje najjemnejšie rysy vašej šablóny. Vyrábajte izotropné diely splňujúce materiálové a estetické požiadavky.

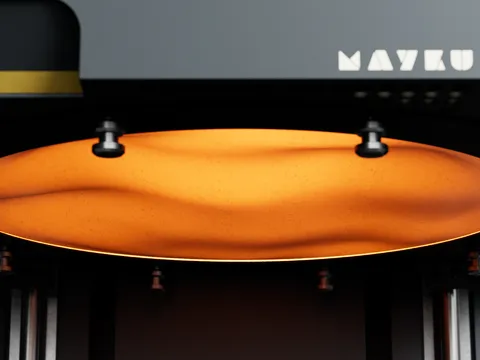

Presné riadenie pre bezkonkurenčnú kvalitu formovania

Automatický vyrovnávací systém zabezpečuje stabilný a rovnomerný povrch materiálu počas ohrevu. Systém umožňuje presnú reguláciu tepla, takže materiály dosiahnu teplotu tvárnenia bez deformácie alebo roztiahnutia. Plechy a fólie je možné bezpečne ohrievať na vyššiu teplotu ako na akomkoľvek inom stroji pre tepelné tvárnenie. Výsledkom je spoľahlivý a presný postup vhodný pre širokú škálu aplikácií.

Dokonalé naladenie na váš materiál

Používateľsky prívetivé rozhranie umožňuje vytvárať, ukladať a upravovať vlastné profily pre akýkoľvek kompatibilný tepelne tvarovateľný materiál. To vám umožní dosiahnuť konzistentné a vysokokvalitné výstupy aj pri použití vlastných materiálov. Môžete presne ovládať teplotu a tlak, a tým prispôsobiť úroveň detailov požadovanej povrchovej úprave.

Škálovateľné prototypovanie a výroba

Rýchly čas cyklu – od dvoch do tridsiatich minút – závisí od typu materiálu. Bez ohľadu na to, aká veľká je šablóna alebo koľko ich na podložku umiestnite, cyklus tvárnenia zostáva konštantný. Vďaka tomu máte predvídateľný čas výroby každého dielu.

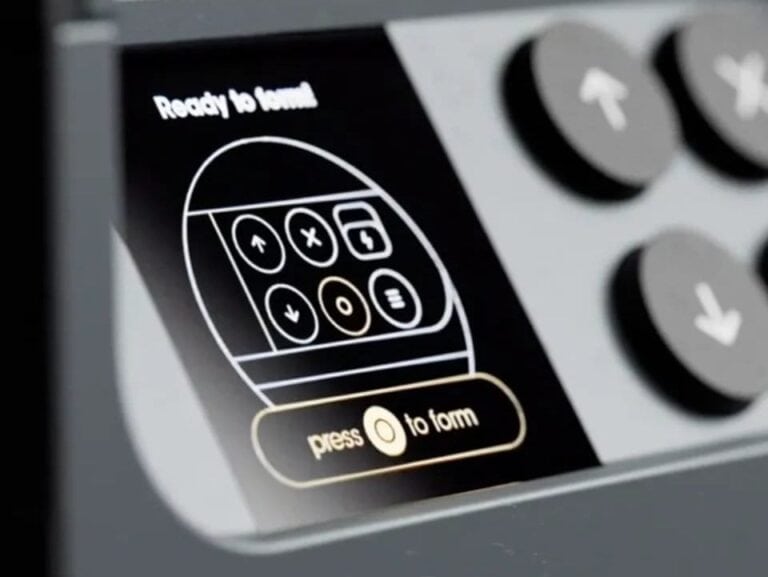

Používateľsky prívetivé ovládanie pre rôzne skúsených používateľov

Mayku Multiplier má intuitívne používateľské rozhranie navrhnuté na jednoduché používanie hneď po vybalení. Vedie používateľov s rôznym vzdelaním a úrovňou zručností ku konzistentným a spoľahlivým výstupom.

Jednoduchšie pracovné postupy pod vlastnou strechou

Multiplikátor bol navrhnutý tak, aby sa zmestil na váš stôl a bol vždy po ruke, takže ho môžete použiť presne vtedy, keď ho potrebujete. Znížte oneskorenia a neistotu spojenú s externými dodávkami a sami prevezmite kontrolu nad procesom tvorby prototypov a výroby. Môžete tak urýchliť inovácie a cestu od konceptu k výrobe.

Spoľahlivosť a presnosť v každom výrobnom cykle

Mutliplier zabezpečuje vysokú opakovateľnosť a reprodukovateľnosť pri každom použití. Či už pracujete s jedným alebo viacerými dielmi, môžete sa spoľahnúť na jednotnosť všetkých výrobkov.

Užívateľský režim: nové materiály pridané v priebehu niekoľkých minút

Novinka umožňuje aplikácii Multiplier naučiť, uložiť a upraviť nový materiál v priebehu niekoľkých minút. Stačí vložiť akýkoľvek nový materiál do stroja a spustiť užívateľský režim. Stroj sa ho naučí a zapamätá si presný profil materiálu a uloží ho na budúce použitie. Výsledok? Konzistentné a spoľahlivé výrobky z akéhokoľvek tepelne tvarovateľného materiálu podľa vášho výberu.

Redukčná doska: iné materiály, dokonca aj tie s hrúbkou nad 5 mm

Nové voliteľné príslušenstvo umožňuje nastaviť formovaciu plochu na formáty A4 a US letter, vďaka čomu sú k dispozícii materiály od stoviek svetových dodávateľov na rovné rezanie listov. Redukčná doska tiež znižuje množstvo odpadu pri tvarovaní menších dielov. Navyše sa s ňou môžete dostať aj k materiálom hrubším ako 5 mm, výsledkom čoho sú veľmi pevné diely s dokonale vykreslenými detailmi. Všetko funguje aj opačne – ak potrebujete použiť veľmi tenké, napríklad 0,1 mm hrubé fólie.

Tip: Kombinácia užívateľského režimu a voliteľnej redukčnej dosky robí z Mayku Multiplier stolové výrobné zariadenie, ktoré otvára širokú škálu nových aplikácií.

Play

Predošlé

Ďalšie

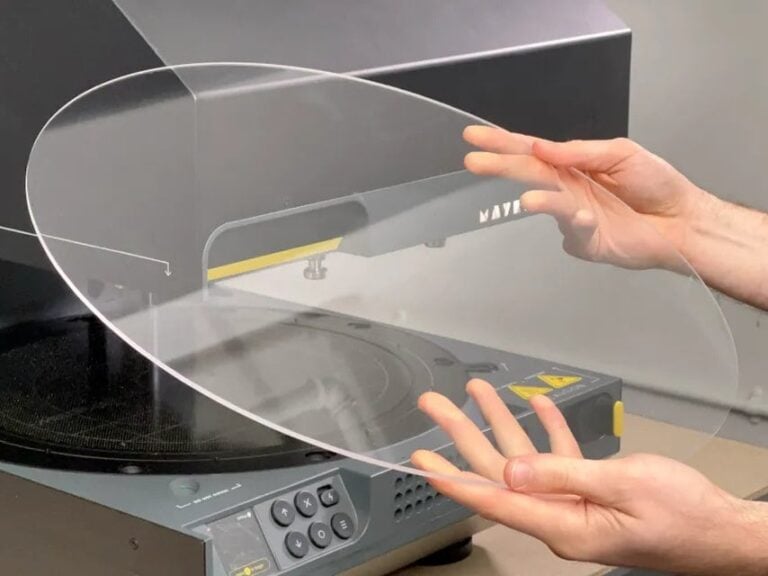

Materiály pre tlakové formovanie za tepla

Všetky originálne fólie Mayku majú kruhový rozmer s priemerom 400 mm:

HIPS (hrúbka 1 mm) pre nepriehľadné krabičky a opláštenie.
PETG (hrúbka 1 mm) pre priehľadné časti vhodné na styk s potravinami.
EVA (1,5 mm) s flexibilitou pre zložité diely.
ABS* (4 mm) na aplikácie odolné voči nárazom v automobilovom priemysle.
PMMA* (3 mm) na opticky priehľadné, odolné svetelné kryty s maximálnou viditeľnosťou a UV stabilitou.

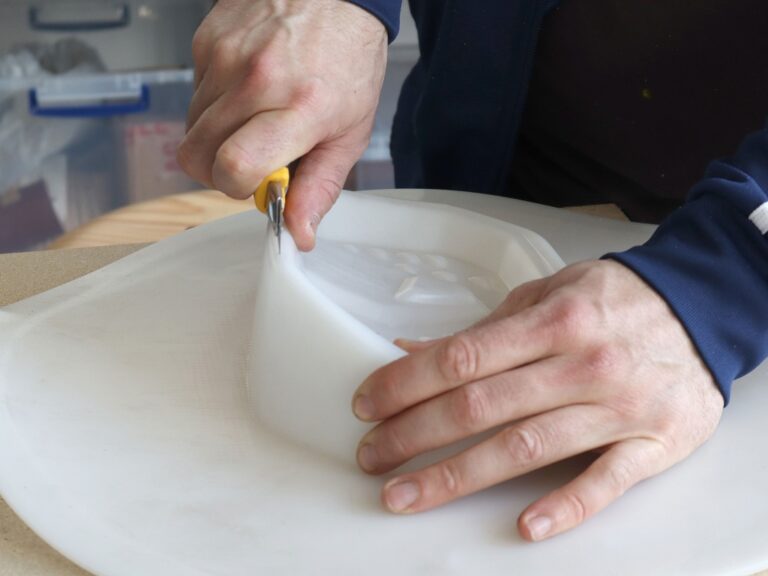

UHMW* (3 mm) na odolné diely odolné voči oderu a ochranné pomôcky s nízkym trením.

^{* Už pripravované materiály.}

Špecifikácie

Rozmery zariadenia	Mayku Multiplier

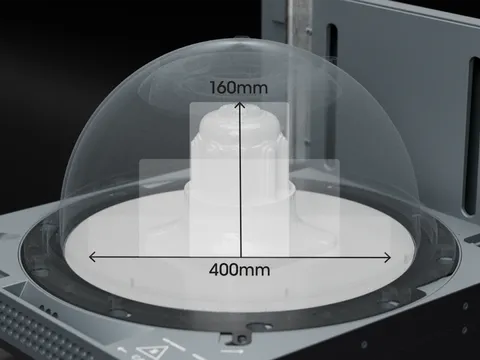

Formovací priestor	kruhový s priemerom 400 mm a výškou 160 mm
Maximálny objem šablóny	3500 cm³
Formovací tlak (v kopuli)	až 60 psi (4,1 bar)
Tlak v zásobníku	až 175 psi (12 bar)
Hrúbka fólií	až 5 mm
Podporované materiály	PETG, HIPS, EVA (ABS, PMMA alebo UHMW v príprave)
Vyrovnanie	automatické vyrovnávanie fólie (bez poklesu plastu)
Kontrola teploty	Presný IR snímač na meranie teploty plastov
Bezpečnostné prvky	8 nezávislých/redundantných
Pripojenie	WiFi 2,4 GHz
Aktualizácia firmwaru	prostredníctvom WiFi, pridávať nové funkcie a materiály
Údržba	zabudované autotestovanie, údržba pre jednoduché používanie
Napájanie	110–260 V, 12 A / 6 A (jednofázový); max. 1500 W
Displej	720 × 720 bodov
Pracovná a skladovacia teplota	+5 až +40 °C
Rozmery zariadenia	585 × 515 × 420 mm
Hmotnosť zariadenia	57 kg
Prepravné rozmery	700 × 700 × 640 mm
Prepravná hmotnosť	67,5 kg
Certifikácia	CE, FCC, UKCA, RMC
Obsah balenia	1× Multiplier, 1× napájací kábel, 1× príručka, 1× aktivačný leták, 1× súprava nástrojov, 1× súprava pre prvý výrobok (obsahuje vzorovú šablónu a informačnú brožúru)
