Weber
Inovácie s nemeckou kvalitou a viac ako 100 ročnou tradíciou
Weber je stredne veľká rodinná firma známa sofistikovanými a spoľahlivými strojnými riešeniami dodávanými po celom svete. Od roku 2019 vyvíja a vyrába aj veľkoobjemové systémy aditívnej výroby z termoplastov s veľmi zaujímavým pomerom možností k cene.
V porovnaní s tradičnou subtraktívnou výrobou alebo bežnou 3D tlačou zo strún ponúka aditívna výroba pomocou priameho vytláčania granulátu množstvo výhod – od väčšieho objemu ukladaného materiálu až po širší výber termoplastov. Komplexné a veľkoobjemové diely tak možno vyrábať s čo najmenšou spotrebou materiálu.
Spoločnosť Weber má takmer 60 rokov skúseností s priamym vytláčaním materiálov. Vďaka tomuto know-how a úzkej spolupráci s partnermi Ai Build a Reichenbacher Hamuel ponúka širokú škálu riešení – od portálových a robotických systémov až po hybridné technológie (3D tlač a obrábanie v jednom).
Systémy Weber sa používajú na aditívnu výrobu veľkoobjemových a komplexných štruktúr v rôznych priemyselných odvetviach, ako je automobilový priemysel, dizajn a architektúra, letecký a kozmický priemysel, stavebníctvo a infraštruktúra, ropný a plynárenský priemysel, alebo aj výroba nástrojov a foriem v zlievarenstve.
Spoločnosť Admasys SK je oficiálnym dodávateľom aditívnych 3D tlačových riešení Weber.
3D tlačiarne a riešenia Weber v našej ponuke

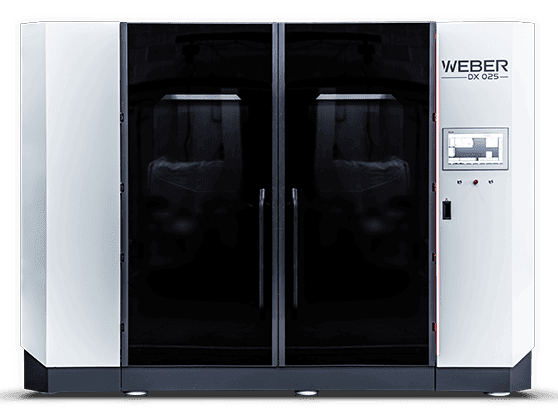

Weber DX Series
Priama extrúzia termoplastov v portálovom systéme
O priemyselnú veľkoformátovú 3D tlač z granulátu s vysokou presnosťou sa stará portálový systém riadený CNC. Ponúka vyhrievanú komoru do 70°C a tlačovú podložku do 280°C.
Systém DX 025 má čistý stavebný objem približne 2,5 m³ a je založený na vysoko presnom portálovom systéme riadenom CNC v kombinácii s vysokokvalitným extrudérom Weber, ktorý bol vyvinutý špeciálne pre 3D tlač. Optimálna konfigurácia celého riešenia DX závisí od mnohých faktorov. Radi vám pomôžeme s výberom na mieru – presne pre vašu aplikáciu.
| Model | Weber DX 025 |
|---|---|
| Tlačový objem | 1600 × 1200 × 1300 mm³ |
| Kinematika | Vysoko presné lineárne jednotky BoschRexroth |
| Ovládanie stroja | CNC ovládanie štandardu BoschRexroth MTX |
| Max. teplota tlačovej podložky | 280 °C (aj v závislosti od zvoleného systému podložky) |
| Max. teplota v tlačovej komore | 70 °C (u vyhrievanej verzie) |
| Rozmery | 3390 × 2495 × 2800 mm³ (aj podľa konfigurácie) |
| Tlačová hlava | AE 20 15.5D |
| Dopravník peliet | integrovaný (voliteľné príslušenstvo) |
| Sušička peliet | teplovzdušná sušička 25 l (voliteľne až 200 l) |
| Vákuový systém podložky | voliteľný |
| Tepelná izolácia a vyhrievanie komory | voliteľná |
| Monitorovanie tlače | RGB IP kamery |

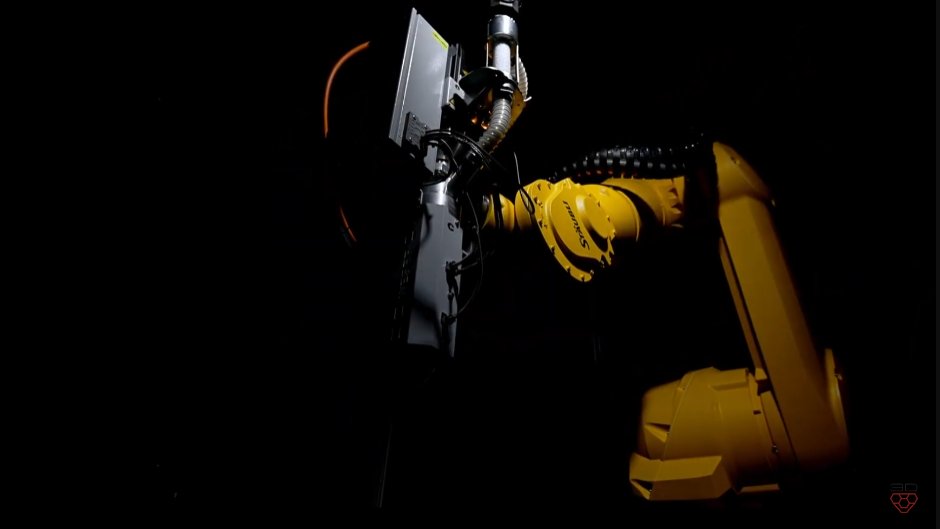

Weber DXR
Priama extrúzia termoplastov na robote
Systém na aditívnu výrobu s individuálne nastaviteľnou veľkosťou stavebného objemu využíva 6-osový priemyselný robot a modulárnu tlačovú podložku vyhrievanú až do 280 °C.
Robotická bunka na 3D tlač pracuje s rôznymi priemyselnými robotmi, ktoré umiestňujú špeciálne vyvinuté extrudéry rady AE s najvyššou presnosťou. Ide o vysoko modulárne a konfigurovateľné riešenie prispôsobené potrebám a projektu zákazníka.
Systém DXR prináša množstvo výhod: optimalizované tlačové stratégie so 6-osovou kinematikou, variabilné uhly tlačových hláv, 3D tlač na existujúce diely, silovo optimalizovaný smer vrstiev. (Predpokladom je prostredie na prípravu tlače schopné viacosovej tlače, ako je CAM alebo špecializovaný softvér, napríklad AiSync).
| Model | Weber DXR |
|---|---|
| Tlačový objem | Individuálne prispôsobiteľný |
| Kinematika | 6-osový priemyselný robot KUKA (varianta ABB) |
| Riadenie extrúzie | 22″ dotykový displej (Windows IPC) Siemens S7-1500 SPS |
| Riadenie robota | KRC5 / IRC5 |
| Max. teplota tlačovej podložky | 280 °C (závisí na zvolenom systéme podložky) |
| Max. teplota v tlačovej komore | 45 °C |
| Formát kódu | Marlin kompatibilný g-kód / voliteľný NC kód |
| Tlačová hlava | AE 16 15.5D / AE 20 15.5D / AE 30 15.5D (30D) |
| Dopravník peliet | integrovaný (voliteľné príslušenstvo) |
| Sušička peliet | teplovzdušná sušička 25 l (voliteľné až 200 l) |
| Systém tlačovej podložky | Prispôsobiteľný |
| Sledovanie tlače | RGB IP kamery |
| Chladenie | Voliteľný uzavretý chladiaci obeh s chladičom |
| AiSync | príprava na strane hardvéru voliteľne k dispozícii (pre roboty KUKA) |
Weber AE Series
Extrudery navrhnuté pre dynamickú 3D tlač
Kľúčovým prvkom veľkoobjemových 3D tlačových riešení Weber sú extrudéry série AE – ľahké, optimalizované na variabilný výstup, s výkonným servomotorom a kompaktným podávačom materiálu. Správna konfigurácia a veľkosť extrúderu peliet závisí od mnohých faktorov, predovšetkým od typickej požadovanej rýchlosti extrúzie, požadovanej hrúbky vrstvy a steny, materiálu a jeho zloženia. Extrudéry dokážu spracovať širokú škálu termoplastických materiálov – s teplotou spracovania až do 450 °C – vďaka otvorenému profilovému systému strojov Weber.
Weber HybriDX-LT a HybriDX-Pro
Hybridná výroba (3D tlač + obrábanie)
Spojením vývojových tímov spoločností Weber a Reichenbacher Hamuel GmbH vznikli riešenia pre kompletnú aditívnu a subtraktívnu výrobu. Povrchy dielov sa po tlači zdokonaľujú CNC obrábaním.
Obe hybridné zariadenia – HybriDX-LT a HybriDX-Pro – fungujú na rovnakom princípe: plastový granulát sa priamo roztaví a potom sa tlačí vrstva po vrstve. Vďaka integrovanej, plnohodnotnej frézovacej jednotke možno diely okamžite obrábať na tom istom stroji.
Vďaka robustnému portálovému rámu, stacionárnemu obrábaciemu stolu, päťosovému frézovaniu a trojosovej extrúznej hlave umožňuje kompaktná výrobná bunka HybriDX-LT zákazníkom vstúpiť do do sveta vysoko presnej a nízkonákladovej hybridnej výroby.
| Model | Weber HybriDX-LT |
|---|---|
| Tlačový objem | 1600 × 1000 × 650 mm³ |
| Kinematika 3D tlačiarne | 3osá |
| Kinematika obrábania | 5osá |
| Riadiaci systém | CNC riadenie Siemens Sinumerik ONE |
| Tlačová hlava | AE 20 15.5D (~4,5 kg/h) |
| Obrábacia hlava | 4,6 kW |
| Výmenník obrábacích strojov | 7 nástrojov |
| Max. teplota tlačovej podložky | 120 °C |
| Obrábací stôl | vakuový upínací systém vrátane vákuovej pumpy a vakuovej nádoby |
Systém HybriDX-Pro prichádza s koncepciou stroja pre veľmi veľké diely a ponúka maximálnu flexibilitu pri hybridnej výrobe. Dve oddelené priestory umožňujú súčasné používanie oboch technológií. Alternatívne je možné oba stoly použiť v kombinácii na 3D tlač alebo obrábanie ešte väčších dielov.
| Model | Weber HybriDX-Pro |
|---|---|
| Objem tlače | 2500 × 2000 × 1000 mm³ |
| Kinematika 3D tlačiarne | 3osá |
| Kinematika obrábania | 5osá |
| Riadiaci systém | CNC riadenie Siemens Sinumerik ONE |
| Tlačová hlava | AE 30 15.5D (~8 kg/h) / AE 30 30D (~20 kg/h) |
| Obrábacia hlava | 4,6 až 55 kW |
| Menič obrábacích strojov | 12 až 80 slotov na nástroje |
| Max. teplota tlačovej podložky | 200 °C |
Užitočné odkazy
Pomôžeme vám zefektívniť výrobu
Vďaka 3D tlači sa vaše výrobky dostanú do výroby a na trh skôr. Vaša investícia do 3D tlačiarní sa môže vrátiť za niekoľko týždňov alebo mesiacov – rovnako ako mnohým našim súčasným zákazníkom. S aditívnou výrobou sme už úspešne pomohli stovkám slovenských firiem a odborníkov. Radi pomôžeme aj vám, vášmu tímu a vašej spoločnosti.
